生产线上，一台小巧的黑色相机静静地悬在传送带上，随着一道微不可察的闪光，成百上千件产品中那个微米级的瑕疵就被精准地揪了出来。
“唉，你看这个划痕，肉眼根本看不到嘛！”
在深圳一家精密电子厂，王工指着屏幕上的图像直摇头。他们产线上的产品最近总出现微米级别的划痕，用传统人工检测，不仅效率低，漏检率还高。
直到他们引入了一套CCD视觉检测系统，这个问题才得以解决。今天咱们就聊聊CCD工业相机这个现代工业的“火眼金睛”，看看它在不同领域都有哪些妙用。

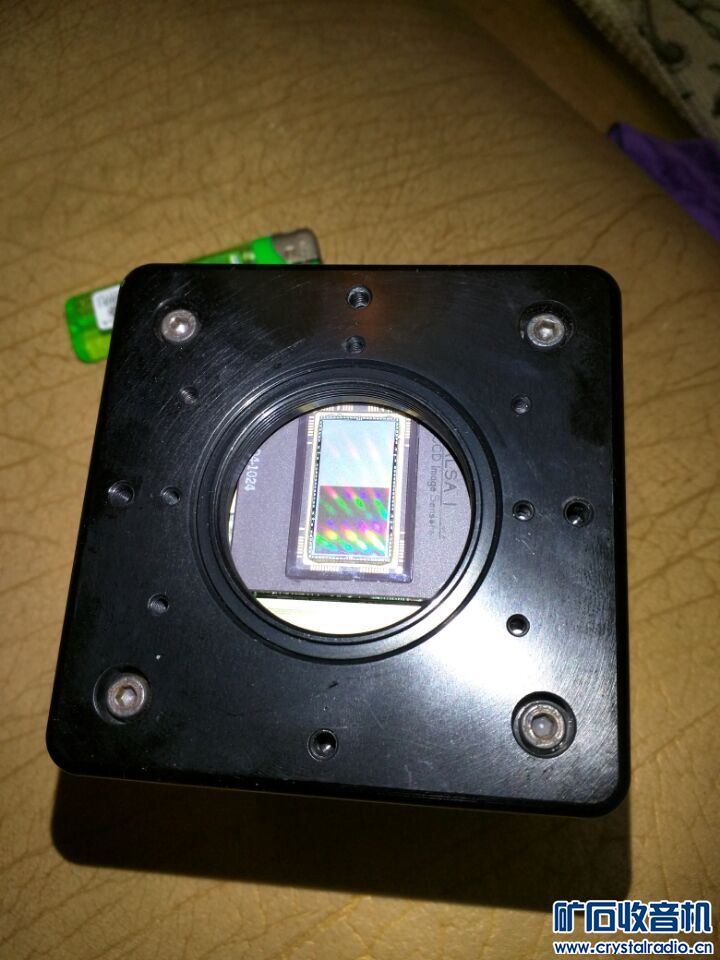

CCD工业相机，名字听起来专业，其实可以简单理解为工业界的“专业摄影师”。它和普通相机的最大区别在于为机器而非人眼服务-1。
它的核心任务是将光学图像转换为机器可以处理的数字信号-10。这里面主要分两大技术路线：CCD和CMOS。这两种技术各有千秋，打个不恰当的比方，就像单反相机和手机摄像头的区别。
CCD技术以其低噪声、高灵敏度的特性，在需要高质量图像的场合特别受欢迎-3。你想想，如果是要检测微小的划痕，或者是在光线条件不理想的情况下，图像质量的好坏就直接决定了检测的成败。
正因为有这样的特性，CCD工业相机用途首先体现在对图像质量要求严苛的工业质检领域-7。
很多工厂的质检线上，你能看到这些相机不知疲倦地工作着。它们的基本功能可以归纳为四个方面：定位、测量、识别和检测-4。
在精密制造中，产品尺寸的测量是基础中的基础。CCD机器视觉系统能够实现非接触式测量，精度可以达到微米级别-4。
比如说，一个产品需要测量长度、宽度和高度，用传统方法可能费时费力，而CCD相机通过多角度拍摄，能快速得出精确数据-4。
更值得一提的是，在一些特殊环境，比如高温、高压或者对人体有害的场合，这些相机能够替代人工进行检测，既保证了安全，又提高了效率-4。
在手机制造车间，当一片柔性OLED屏幕需要被精确贴合到机身时，对位精度往往要求在±0.02毫米以内-6。
这种精度是什么概念？大约是人类头发丝直径的四分之一。人眼根本无法直接判断这么微小的偏差。
高精度CCD视觉对位系统这时候就派上了用场。以MasterAlign-4C系统为例，它采用四相机协同工作模式，结合高分辨率CCD传感器和多光源照明方案，能够实现全面覆盖与同步检测-6。
手机屏幕贴合只是CCD工业相机用途的一个缩影。在半导体封装、芯片贴合等更加精密的制造环节，这些系统同样发挥着不可替代的作用-6。
生产线上，产品常常是快速移动的。传统相机在这种情况下容易拍出模糊的照片，无法用于精确检测。
这时候，一种叫做TDI的技术就派上用场了。TDI-CCD通过多次曝光和电荷累积的原理，能显著提高成像的灵敏度，据说最高可达传统线阵相机的150倍-2。
在平板显示屏的缺陷检测中，这种技术尤为重要。显示屏在制造过程中可能会产生亮点、暗点、线缺陷等问题，需要在生产线上快速准确地识别出来。
TDI-CCD技术能够确保在生产线高速运转的情况下，依然获取清晰、高质量的图像，为实时质量控制提供了可能-2。
你可能不知道，我们日常吃的米、豆类等农产品，在上市前很可能已经经过CCD相机的“火眼金睛”。
东芝推出的TCD2400DG彩色CCD线性图像传感器，就是专门用于色选机等食品分拣设备的-8。它的三行4096像素RGB独立阵列，能够快速采集高分辨率彩色图像-8。
在分拣线上，粮食快速通过识别区域，传感器以每秒22700行的速度扫描，精确识别出异色颗粒、石子、玻璃等异物-8。
这些设备不仅用于食品行业，在再生塑料分拣、工业产品表面划痕检测等领域也有广泛应用-8。
CCD工业相机的应用远不止以上几个领域。在科研领域，它们被用来观察材料受冲击时内部裂纹的生成方向-10；在交通管理中，承担着超速抓拍、闯红灯监测等任务-10。
在安防领域，特殊设计的CCD摄像机能够应用于文字识别、医学图像采集、证件制作等多个场景-5。而在包装和标签行业，它们能实时检测高速印刷中出现的细微缺陷，比如划痕、灰尘、漏印等问题-10。
随着技术的不断发展，新型的CCD相机还在不断涌现。像Prosilica公司推出的GS系列潜望镜式CCD相机，采用坚固的铝制外壳设计，能够耐受高冲击和振动环境-9。
在电子厂，王工面前的屏幕清晰地显示着流水线上的每一个产品，微米级的划痕、几乎看不见的凹点都无所遁形。产线旁的工人从紧张地盯着产品，变成了偶尔瞥一眼监控屏幕。
过去需要五六个人的检测线，现在只需要一两个人监控即可，生产效率却提升了30%以上。王工靠在椅背上，喝了口茶：“早知道这‘眼睛’这么厉害，早就该请进厂了。”
网友问题解答网友“智能制造探索者”提问： 我们工厂是做精密零部件的，最近在考虑引入视觉检测系统。但听说CCD和CMOS技术差别挺大的，在实际生产环境中到底该怎么选？能结合你们的经验给点建议吗？
答： 您好！您提出的这个问题非常实际，确实是很多工厂在引入视觉检测系统时遇到的第一个选择题。简单来说，CCD和CMOS就像是工业视觉领域的“专业单反”和“高性能手机相机”，各有适用场景。
选择的关键在于搞清楚您的核心需求。如果您的零部件检测对图像质量、灵敏度要求极高，比如需要在微弱光线下识别微小划痕（小于0.01mm），或者被检测物体反光严重，那么CCD相机凭借其低噪声和高灵敏度的特性，可能是更可靠的选择-1-3。它在光线条件不佳时也能获得更干净、更少噪点的图像，这对于判断细微缺陷至关重要。
但如果您的产线速度非常快，对功耗和集成度有要求，同时检测的缺陷特征比较明显，那么CMOS相机的优势就凸显出来了。它功耗低、成本相对便宜，且能实现更高的帧率，适合高速流水线上的抓拍-1-3。
给您一个最直接的建议：用样品实测。可以向供应商借一台CCD和一台CMOS相机，在您实际的生产线环境、照明条件下，对您的典型缺陷品和良品进行拍摄对比。看看哪种相机在稳定性、清晰度和对关键缺陷的捕捉能力上更胜一筹。数据比任何理论都更有说服力。
网友“技术小白想入门”提问： 看了文章觉得CCD工业相机很强大，但感觉整套系统非常复杂。如果想学习并进入机器视觉这个行业，作为一个新手，应该从哪里开始入手学习和积累经验呢？
答： 这位朋友，您的观察很准，机器视觉确实是一个多学科交叉的领域-10，但别被吓到，学习路径是清晰的。新手入门可以从“一个核心，两条路径”来规划。
“一个核心”是指从图像处理基础知识学起。您不需要一开始就钻研相机传感器的物理原理，而是可以先理解数字图像是什么（像素、灰度、彩色通道）、计算机是怎么识别图像中的边缘、轮廓和特征的。网上有很多关于OpenCV（一个开源计算机视觉库）的教程，用Python语言就能上手实践，这是目前最实用的切入点。
“两条路径”是指根据您的兴趣或职业方向偏重：一条是偏软件的算法路径，深入研究目标识别、尺寸测量、缺陷分类的算法；另一条是偏硬件的系统集成路径，了解相机、镜头、光源、传感器这些硬件如何选型搭配，以及如何与机械臂、PLC（可编程逻辑控制器）通信协作-1-4。
最好的学习方式是理论结合实践。您可以尝试用USB接口的工业相机（甚至初期用高端网络摄像头替代）搭建一个简单的实验台，比如做一个药瓶标签检测或零件计数的迷你项目。从需求分析、硬件摆放到编程实现、调试优化，走完一个完整流程，您的理解会深刻得多。行业论坛和展会也是获取最新信息和结识同行的高效途径。
网友“行业观察者”提问： 文章提到了TDI-CCD、高精度对位这些新技术。从行业趋势来看，未来几年CCD工业相机的主要技术突破和发展方向会在哪里？会不会被CMOS彻底取代？
答： 这是一个非常有前瞻性的问题。我认为，未来几年CCD工业相机的发展不会是单点突破，而是朝着 “更精准、更智能、更融合” 的方向演进，并且不会被CMOS简单取代，而是差异化共存与融合。
首先，“更精准” 体现在极限性能的追求上。正如文中提到的TDI（时间延迟积分）技术，它通过多级曝光将灵敏度提升了上百倍-2，这代表了在特殊高端领域（如半导体晶圆检测、高速弱光成像）的技术深化。同时，多相机协同技术（如16相机系统-6）也在解决超大尺寸、复杂曲面的超高精度测量难题。
“更智能” 是最大的趋势。未来的工业相机将不仅仅是“眼睛”，更是带有初级“大脑”的感知终端。相机内直接集成更强大的处理器和AI算法，实现在边缘端实时进行缺陷分类和智能判断，减少对中心计算机的依赖和数据传输延迟，这对于实时性要求高的产线意义重大-10。
“更融合” 体现在技术与场景的深度结合。CCD与CMOS的竞争不会是一场“你死我活”的替代。CCD可能会进一步巩固其在超高质量成像、科学成像、特殊波段成像等高端利基市场的地位。而CMOS则依靠其成本、功耗和速度优势，继续统治消费电子、大规模高速检测等主流市场。两者技术也在相互借鉴，例如CMOS通过背照式等技术提升灵敏度。未来的选择将不再是二选一，而是根据具体场景的任务需求，选择最合适的“工具”。
