生产线上，机械臂精准地抓取零件进行组装，每一步都离不开那双捕捉图像的“眼睛”——而这双眼睛的核心，可能就是一台GigE工业相机。
“搞机器视觉，选对相机就成功了一大半！”经常有工程师这么讲。但你有没有好奇过，这些工业相机是咋把图像又快又稳地传到电脑里的？今天咱们就掰扯掰扯这背后的门道。
说起这个，GigE工业相机原理其实可以理解为，它利用标准以太网技术和一套专门为机器视觉定制的协议，实现了图像数据长距离、高速且可靠的传输-9。

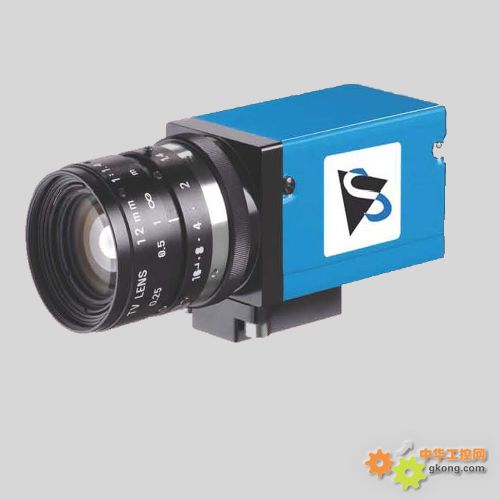

简单说，GigE工业相机就是一种用千兆以太网（Gigabit Ethernet）传数据的工业相机。它和家里用的网络摄像头有点像，但又完全不同。
它更结实、更可靠，能在工厂那种有振动、有干扰的环境里稳定干活，说白了，它就是给机器用的“专业眼睛”。
这种相机的数据传输速度非常快，能达到每秒1吉比特（1 Gb/s）甚至更高-8。而且线能拉得特别长，用普通的网线（CAT5e/6）就能传100米远，这比很多其他接口厉害多了-3-9。
GigE相机之所以能“即插即用”并高效工作，核心在于它遵循一套叫做 “GigE Vision” 的全球通行标准-9。
这个标准让不同厂家生产的相机和软件能顺畅对话，不用为兼容性发愁-8。这协议主要干了四件大事：
第一件是设备发现。相机一插上网线，电脑上的软件就能自动找到它，并给它分配一个IP地址，跟咱们电脑联网一个道理-9。
第二件是可靠控制。电脑通过一个叫GVCP的协议，可以远程调整相机的所有参数，比如曝光时间、增益、触发模式等等，确保指令准确送达-9。
第三件是高效流传输。图像数据通过另一个叫GVSP的协议打包、发送。它基于UDP协议，虽然不保证每个包都按顺序到，但速度极快。
为了确保重要的图像数据不丢包，协议里还设计了重传等保障机制-9。最后是自我描述。相机里有一组“自我介绍”的寄存器，软件能直接读到它的型号、序列号、制造商和所有能调节的功能-9。
明白软件协议后，再看看硬件。一台GigE工业相机的“五脏六腑”主要包括几大块。
最前头是图像传感器，分CCD和CMOS两种，负责把光信号变成电信号-1。接着是ADC模块，它把传感器传来的模拟电信号转换成数字信号，这样电脑才能处理-1。
处理器（通常是FPGA或专用ASIC）登场了。它可是个大忙人，要负责控制传感器、进行初步的图像处理（比如校正、压缩），最关键的是，它要按照GigE Vision协议把图像数据打包，准备好通过网口发出去-1-8。
最后是千兆以太网物理接口，就是那个RJ45网口，负责把数据包变成电信号送上网线-1。
有些高端相机还会在处理器里集成JPEG压缩功能，在传输前就把图像体积缩小，大大减轻网络和电脑的存储负担-2。
GigE工业相机原理决定了它在工业环境里有一系列突出优势。首先就是距离远、成本低。一根普通网线就能拉100米，省下了昂贵的专用线缆和图像采集卡的钱，这对大型产线布局太友好了-2-9。
其次灵活性超高。网络架构让它能轻松组成多相机系统，用一台电脑同时控制好几台相机，方便进行多角度检测-8。
再说稳定可靠。工业级的设计让它能抗振动、防电磁干扰，在环境复杂的车间里也能稳定运行-7。
还有一点是数据保真。大多数GigE相机传输的是未经压缩的原始图像数据，保证了后期分析的精度，不会因为压缩而丢失细节-8。
了解了GigE工业相机原理和优势，你就能明白它为啥在这么多领域不可或缺了。在高速流水线检测上，比如食品、药品包装，或者电子元件贴装，它能以每秒几十到上百帧的速度捕捉图像，确保每个产品都没瑕疵-4。
在智能机器人领域，它就是机器人的“眼睛”。机械臂依靠它传来的图像，实时定位和识别零件，完成精准的抓取、装配或焊接-7。
物流分拣系统也离不开它。高速相机能迅速识别包裹上的条形码或面单信息，指挥分拣机构准确投递-4。
甚至在科研与测量中，比如实验室里需要长时间观测或远距离监控的实验，它的长线缆和高稳定性也派上了大用场-9。
生产线上，一台搭载了Sony CCD传感器的Basler Scout系列GigE相机，正以每秒70帧的速度凝视着流水线-9。百米之外，监控室的屏幕上，产品图像流畅无延迟，这套GigE视觉系统已成为现代智能制造的标配。
网友互动问答@机器视觉小白： 一直有个疑惑，GigE相机和咱们电脑用的普通网络摄像头，核心区别到底在哪？不都是用网线传图像吗？
你这个问题问到点子上了！虽然都走网线，但它俩根本是“专业运动员”和“业余爱好者”的区别。
首先，追求的目标不同。普通网络摄像头首要目标是“能视频通话”，所以它极度追求压缩率，把图像压得小，保证网络不卡顿，但画质细节损失很大。
GigE工业相机首要目标是为机器提供最“真”的视觉信息。它传输的大多是未经压缩的原始数据或无损压缩数据，确保每一个像素点都准确无误，方便软件进行精确测量、定位和缺陷分析-8。
稳定性和可靠性天差地别。普通摄像头可能在电磁干扰大、连续工作久的工厂环境里“罢工”。GigE工业相机从芯片选型、电路设计到外壳散热，都是为7x24小时不间断的工业环境设计的，要耐振动、抗干扰、宽温工作-7。
再者，功能与控制精度完全不同。普通摄像头调个亮度都未必精准。GigE相机通过标准的GigE Vision协议，可以对外部触发信号做出微秒级的响应，实现与生产线其他设备的精准同步-4。
它还能精确设置曝光时间、增益、ROI（感兴越区域），并支持硬触发、软触发等多种触发模式，这些都是自动化生产所必需的-3。
软件生态和支持力度不同。普通摄像头有个通用驱动就行。GigE工业相机厂商通常提供完整的SDK开发包（如Basler的Pylon）、丰富的二次开发接口和强大的技术支持，方便工程师集成到复杂的自动化系统中-9-10。所以，核心区别在于：一个是为“人眼看”优化，另一个是为“机器决策”服务。
@产线改造王工： 我们想给一条旧产线加视觉检测，传输距离大概30米，环境有点振动。在GigE和Camera Link接口之间犹豫，能分析下怎么选吗？
王工，你这个场景非常典型。针对30米距离和有振动的环境，GigE接口在绝大多数情况下是更优、更经济的选择。我给你详细捋一捋。
从距离和成本看，GigE优势明显。Camera Link标准线缆最长一般就10米，超过就得加中继器，不但增加成本，故障点也多了。
GigE用标准的CAT5e/6网线就能轻松达到100米，你这30米对它来说绰绰有余-9。而且网线价格便宜，布线也方便。Camera Link需要专用的图像采集卡，又是一笔不小的开支，而GigE相机直接用电脑主板上的千兆网口就行（对性能要求极高时可选专用网卡）-2。
从稳定性和布线便利性看。网线本身有一定柔韧性，连接器（RJ45）也可靠，更适合有轻微振动的环境。Camera Link线缆相对粗硬，连接器是密集的针脚，在振动环境下长期使用可能需要更多关注。
Camera Link在啥时候用呢？ 当你的应用对传输速度和延迟有极端要求时。Camera Link的带宽可以做得非常高，并且延迟极低且确定（在微秒级别），适合每秒几百帧以上、需要与外部设备实现硬同步的超高速采集，比如高速飞拍、精密3D测量等-4。
对于产线上一般的尺寸测量、缺陷检测、条码识别等，GigE相机提供的带宽和毫秒级的延迟已经完全够用，甚至是性能过剩的-4。
给你的建议是：先明确检测的具体需求，比如需要多高的分辨率、多快的检测节拍（帧率）。如果帧率要求不是变态级的高（例如不超过150fps），那么选择一款性能合适的GigE相机，用优质网线布置，会是一个更简单、灵活且总成本更低的方案。
@高校科研张老师： 我们在搭建一个实验平台，需要多相机从不同角度同步拍摄，预算有限。用GigE相机组网，同步精度能保证吗？有没有啥坑要避？
张老师，用GigE相机组建多相机同步系统在科研中非常普遍，通过恰当的方法，完全可以达到很高的同步精度，同时兼顾成本。
首先，理解GigE的同步机制。最基础的方式是软件触发同步，由电脑软件同时给所有相机发送开始采集命令。这种方法简单，但同步精度相对较低，通常在毫秒级，受操作系统调度和网络延迟影响。
更精确的是硬件触发同步。这是推荐给您的方案。你需要一个外部的同步信号发生器（或由一台相机作为主设备产生触发信号），输出一路脉冲信号，通过IO线同时连接到所有从相机的外部触发输入口。
当脉冲信号到来时，所有相机在同一硬件电平的驱动下开始曝光，理论上可以实现微秒级甚至亚微秒级的同步精度，完全满足大多数科研实验的需求-4。
关于组网的“坑”和注意事项：
第一，网络拓扑很重要。不要用电脑的多个网口直连多个相机。正确的做法是使用一个千兆以太网交换机，所有相机和电脑都接到交换机上。
务必确保交换机的背板带宽足够，要大于所有相机数据流量的总和，否则会堵塞。为获得最佳稳定性，可考虑使用带网管功能、支持QoS的工业交换机。
第二，合理配置相机和网络。将每台相机的IP设置为同一网段的固定IP。在软件中，将每台相机的采集模式设置为 “触发（Trigger）”模式，并选择正确的触发源（如Line 0）。
为降低网络拥堵，如果实验允许，可以尝试在相机端开启合理的图像压缩（如果相机支持），或者只传输感兴越区域（ROI）的图像-2-3。
第三，注意布线和供电。使用质量好的六类（CAT6）网线。如果相机支持PoE供电，通过交换机统一供电能大大简化布线-10。
否则，需要妥善安排每台相机的独立电源。总结一下：采用硬件外触发是保证精度的关键，搭配一个性能足够的千兆交换机是稳定组网的基础。前期做好规划和测试，用GigE相机搭建高性价比的多目同步系统完全可行。
