一、工业大电容检测核心工具准备（工厂维修与质检适配）

在做任何检测之前，先把工具备齐。工具的选择直接影响检测效率和精度——基础版让新手快速上手，专业版满足工厂批量检测和高精度验证需求。

基础款（工厂入门质检员、维修学徒必备）

万用表是检测大电容门槛最低的设备，电阻档可快速判断严重短路或开路故障。测量时需先对电容完全放电，避免损坏仪表或引发安全事故-。选购时注意：部分万用表对小容量电容（<1μF）较准，但测试大容量电容时精度有限，且无法直接测量ESR（等效串联电阻），这一点后面专业工具会弥补-34。

专业款（工厂流水线质检、专业维修工作室适用）

LCR表通过施加交流信号，可精准测量电容的容值(C)、损耗角正切(D)和等效串联电阻(ESR)，适用于研发与品控环节-34。便携式ESR表已成为电子维修工程师的标准配置，尤其适合开关电源和大电容检修场景-31。

二、工业大电容检测安全注意事项（重中之重，不可跳过）

大电容——尤其是工业开关电源和变频器中的高压滤波电容——断电后仍可能储存致命电压。“先放电再操作”是检测大电容的第一铁律。 以下是4条核心注意事项：

1. 断电隔离与放电操作（重中之重）

切断设备电源并悬挂警示牌，防止误启动-56。大容量高压电容不能直接短路放电——瞬时能量极大，可能产生电弧灼伤甚至爆炸风险-。正确做法是使用专用放电棒或功率电阻（1W几十KΩ）进行放电，保持接触5秒以上，然后用万用表测量两极间电压，确认低于安全值（通常≤5V）-56-。

实操提示：对于变频器内部的大电容，有些电路设计可能使电容在断电后重新充电，放电完成后建议断开电容与电路的物理连接再操作。

2. 极性电容严禁反接

电解电容反接可能引发爆裂甚至爆炸，检测前务必确认正负极标识，红表笔接正极、黑表笔接负极-34。

3. 检测前拆除电路连接

确保被测电容处于独立状态，避免电路中其他元件并联干扰测量结果-43。

4. 环境清理与防静电

检测前清理电容引脚氧化物，确保表笔接触良好。工业环境中还应注意防静电措施，避免静电击穿敏感元件。

三、大电容基础认知（适配工业场景精准检测）

在动手检测之前，先了解一下大电容的核心参数和常见失效模式，这对判断结果至关重要。

大电容在工业场景中的典型应用：

• 开关电源输入滤波：吸收直流电源的纹波电流，显著降低输出电压波动-

• 变频器DC-Link电容：平滑整流后的直流母线电压，维持电机驱动稳定

• 新能源逆变器储能：光伏逆变器、储能系统中承担能量缓冲功能

• UPS不间断电源：断电时提供后备能量

工业大电容的常见失效模式：

长期使用后大电容实际容量可能显著低于标称值，导致滤波、储能等功能失效，如电源纹波增大；ESR增大则导致内部损耗增加，工作时发热严重，效率降低-。定期测量电容的容量和ESR值，若容量下降超过标称值的20%，或ESR值上升超过初始值的50%，说明电容已接近失效，建议启动预防性更换-。

工业大电容的关键检测参数：

• 标称容量（μF） ：与实测值对比，决定储能和滤波能力

• 额定电压（V） ：检测时施加电压不得超过额定值

• ESR（等效串联电阻） ：判断电解电容健康度的核心指标

• 损耗角正切（D值/tanδ） ：反映介质损耗，D值越低效率越高

四、核心检测方法（三种方法，分层实操）

方法一：大电容基础检测法（工业场景快速初筛——外观检查）

无需复杂工具，3分钟快速判断电容是否存在明显故障。

操作步骤：

1. 断电+放电：严格按照上述安全流程操作，确认电容两端电压为零

2. 观察顶部：检查铝电解电容顶部防爆阀是否凸起或开裂。顶部鼓包变形通常是失效的明确征兆，内部气体压力过高所致-31-

3. 检查底部：查看底部是否有电解质渗出痕迹（白色结晶或油渍），漏液意味着内部密封失效-31

4. 检查引脚：观察焊脚是否存在氧化、腐蚀或断裂

5. 检查外壳：确认外壳有无裂纹或变形

工业场景判断标准：

• 可继续使用：外观完好，无鼓包、无漏液、引脚光洁

• 建议立即更换：任何鼓包、漏液或引脚腐蚀现象

• 重点关注：长期高温运行的设备（如变频器柜内），电容外观即使正常也建议定期检测容量

注意：超过60%的电容早期故障可通过目检发现-31。建议配合放大镜进行细致观察，尤其是贴片电容的微小裂纹。

方法二：万用表检测大电容方法（工业新手重点掌握）

这是工厂维修人员和质检新手的核心技能，使用最常见的数字万用表即可完成80%以上的大电容初步筛选。

模块1：电阻档检测——快速判断短路/开路

操作步骤：

1. 完成放电，确保电容两极无残余电荷

2. 数字万用表选择电阻档（20kΩ以上量程）-32

3. 红表笔接正极，黑表笔接负极

4. 观察读数变化：

原理简述：正常电容内部有充放电过程，万用表施加电压时会先显示低阻值，然后随着充电逐渐回升-。

模块2：电容档直接测量——精确对比容量偏差

操作步骤：

1. 放电后将万用表切换至电容测量档

2. 根据电容标称容量选择合适量程

3. 表笔接触电容两极（注意极性）

4. 读取显示值，与标称容量对比

工业场景判断标准（基于实际维修数据）：

• 正常范围：实测值在标称值的±20%以内-34

• 需警惕：实测值低于标称值的80%

• 建议更换：实测值低于标称值的60%-30

• 强制更换：实测值低于标称值的50%-32

注意：万用表电容档测试大容量电容时精度有限，且无法测量ESR-34。对于工厂精密质检场景，建议搭配LCR表进一步验证。

模块3：实用技巧——工厂新手快速上手

• 量程选择口诀：电容值约等于量程中间值时精度最高。例如测1000μF电容，选2000μF档位优于200μF档位

• 接触要点：表笔与引脚接触不良会导致误差超过30%，测量前用橡皮擦清理引脚氧化物

• 极性确认：电解电容长脚为正极、壳体上通常有“-”标记负极

方法三：工业专业仪器检测大电容方法（进阶精准检测）

适配工厂流水线批量检测、专业质检实验室、高精度维修场景。

模块1：LCR电桥检测——三项参数精准评估

LCR表通过施加交流信号，可同时获取电容的容值(C)、损耗角正切(D)和等效串联电阻(ESR)-34。

操作步骤：

1. 设置测试频率：低频（100Hz）适合评估电解电容整体性能；高频（1kHz/10kHz）更能反映高频滤波电容的实际工况-34

2. 选择测试模式：大容量电容建议用并联模式（CP）

3. 使用开尔文测试夹，减少引线寄生电感带来的误差

4. 记录容值、ESR、D值三项核心参数

工业场景判断标准：

为什么ESR如此重要？ ESR是判断电解电容健康度的核心指标——新电容ESR通常较低，老化后ESR可能上升数倍-31。ESR过高会导致电容发热加剧、滤波效果变差，是电源滤波电容老化的关键判断依据-34。

模块2：ESR表快速筛查（便携式，适合现场维修）

便携式ESR表已成为电子维修工程师的标准配置，尤其适合开关电源和大电容的现场检修-31。

操作特点：

• 可在电路板上在线测量，无需拆焊

• 测量速度极快，数秒即可判断电容是否老化

• 直观显示ESR数值，对比标准值判断好坏

使用技巧：建议建立常用电容的ESR基准值数据库（按型号、容量、电压记录），实测时直接对比，快速发现异常。

模块3：示波器动态波形分析（进阶诊断，排查间歇性故障）

适用场景：万用表测不出问题但设备间歇性故障，怀疑电容性能衰退但未完全失效时。

操作步骤：

1. 搭建RC测试电路（电容串联电阻）

2. 施加阶跃信号或方波激励

3. 用示波器观察电容两端充放电波形

4. 正常电容应显示完整的指数曲线；波形畸提示介质损耗；上升时间异常反映容量衰减-30

工业实战经验：在检修时好时坏的设备故障时，排除了接触不良的可能性后，大部分就是电容性能衰退引起的。这种隐性故障往往只有示波器才能精准定位-。

模块4：工业批量检测技巧（工厂质检流水线适配）

适用于电子元器件入库检测、产线电容筛选。

1. 抽检比例：根据供应商等级和批次稳定性确定，一般大宗批次按AQL抽样标准执行

2. 参数漂移监控：建立批次电容的初始参数档案（容值均值、ESR基线），后续批次对比偏差

3. 温度补偿：电解电容容值随温度变化明显（如-40℃时容值可能下降50%），检测时需记录环境温度或采用恒温测试-34

4. 在线检测技巧：对于无法拆焊的电容，可使用ESR表在线测量，但需注意并联电路对测量结果的影响

五、工业大电容检测补充指南

5.1 不同类型工业大电容的检测重点

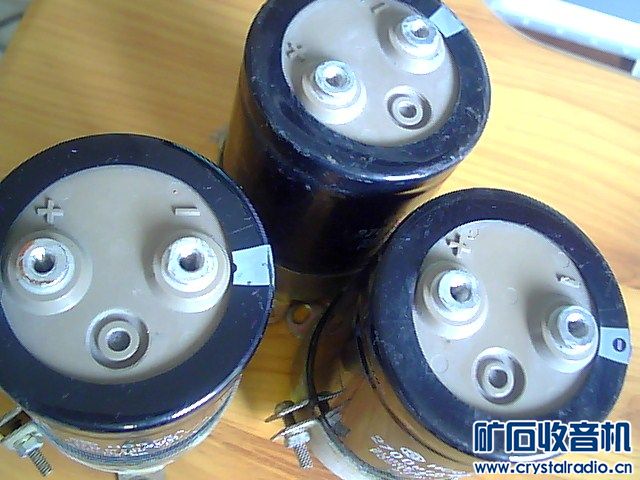

铝电解电容（工业电源中最常见）

• 检测重点：容量衰减率、ESR上升幅度、外观鼓包/漏液

• 关注点：长期高温工作加速电解质干涸，高频下ESR升高引发自热，加剧劣化-21

• 检测建议：定期记录ESR基线，对比趋势变化比单次绝对值更有参考价值

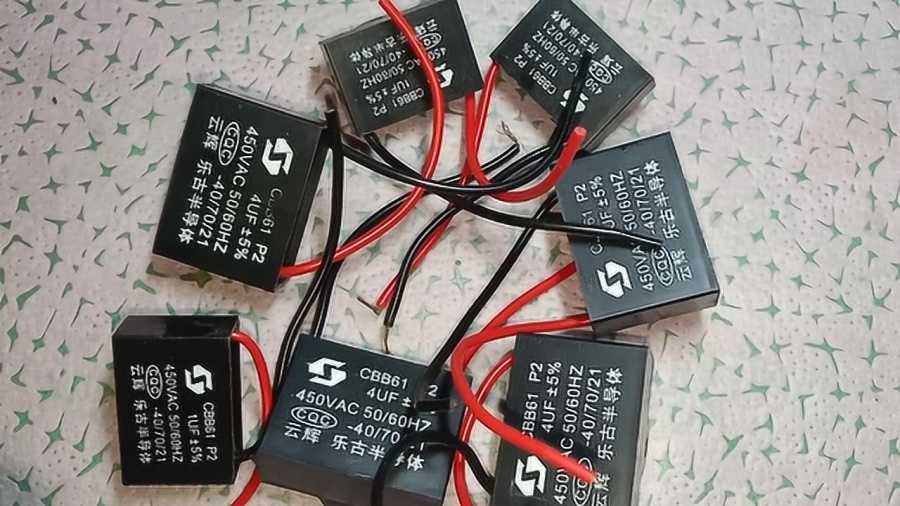

薄膜电容（变频器DC-Link、新能源逆变器）

• 检测重点：容值精度、绝缘电阻、耐压性能

• 关注点：薄膜电容失效多为介质击穿或金属化层“自愈”导致的容量微量下降

• 检测建议：采用高压测试仪验证耐压性能

安规电容（X电容/Y电容，跨接电源线或对地）

• 检测重点：绝缘电阻、耐压测试、漏电流

• 关注点：安规电容的测试需符合GB/T 14472-2017/IEC 60384-14标准-13

• 检测建议：Y电容绝缘电阻常温下≥1000MΩ（施加500V DC），X电容≥100MΩ-13

5.2 工业大电容检测常见误区（避坑指南）

误区1：认为“外观完好=电容正常”

• 真相：容量衰减和ESR增大往往早于外观变化。定期测量容量和ESR，不能仅靠目检

误区2：用万用表电阻档直接测未放电的大电容

• 危害：残余电荷可能烧毁万用表输入电路，甚至造成触电-34

• 正确做法：检测前必须用泄放电阻确认电压归零

误区3：忽略温度对电容参数的影响

• 真相：电解电容容值随温度变化明显，高温测量和低温测量结果差异巨大-34

• 正确做法：检测时记录环境温度，或建立温度补偿系数

误区4：在线测试时未考虑电路并联干扰

• 危害：电路中其他并联元件会影响测量读数，造成误判

• 正确做法：尽可能拆下电容独立检测；无法拆焊时使用ESR表在线测量，并了解并联电路对读数的影响

误区5：认为容量达标就说明电容没问题

• 真相：ESR增大但容量可能还在标称范围内，电容依然属于性能衰退状态-31

• 正确做法：同时测量容值和ESR，两项指标综合判断

5.3 工业大电容失效典型案例（实操参考）

案例一：变频器DC-Link电容容量衰减引发的产线停机

故障现象：某工厂自动化生产线变频器驱动电机时频繁报“直流母线欠压”故障，生产线间歇性停机，每次重启后能暂时恢复正常但很快重复出现。

检测过程：

1. 断开变频器主电源，对大电容安全放电

2. 目检发现电容外观无明显鼓包，但生产日期显示已运行5年以上

3. 使用LCR电桥（100Hz）测量直流母线滤波电容：标称6800μF/450V

4. 实测容量仅3400μF——衰减率达50%

5. 测量ESR值：对比新品参数上升约3倍

故障根源：电容长期在高温环境中运行（变频器柜内散热不良），电解质干涸导致容量严重衰减。容量不足时无法有效平滑整流后的直流母线电压，负载突变时电压跌落触发欠压保护。

解决方案：更换同规格高温型号电容（105℃等级），同时优化变频器柜内散热风道。更换后设备恢复正常运行。

案例二：开关电源主滤波电容容量衰减引发输出电压波动

故障现象：某工业设备开关电源模块输出端出现异常噪声，12V输出波动幅度达±0.8V，导致后端控制电路工作不稳定。

检测过程：

1. 安全放电后拆下400V主滤波电容

2. 标称100μF/400V，数字万用表电容档实测仅32μF——衰减率达68% -43

3. 外观检查：顶部防爆阀已轻微凸起，底部未见漏液

4. ESR表测量：ESR值超过正常范围的3倍

故障根源：主滤波电容容量衰减导致输入纹波增大，开关电源控制环路无法稳定调节输出电压。

解决方案：更换同规格新品电容后，输出电压恢复稳定，设备正常工作-43。

六、结尾

6.1 工业大电容检测核心（分级高效排查策略）

根据工业现场的实际需求，建议采用三级检测体系，兼顾效率与准确性：

高效检测策略速记：

• 短路/开路 → 万用表电阻档，10秒判定

• 容量是否达标 → 万用表电容档或LCR电桥

• 电容是否老化 → ESR表是核心工具，对比基线值

• 疑难杂症（时好时坏） → 示波器波形分析，定位隐性失效

6.2 工业大电容检测价值延伸（维护与采购建议）

日常维护建议：

• 定期检测频率：工业设备中的大电容建议每6-12个月检测一次容量和ESR；高温、高负载设备缩短至3-6个月

• 建立参数档案：为关键设备中的大电容建立初始参数档案（初始容量、初始ESR），后续检测对比趋势变化

• 温度管理：电容寿命与工作温度密切相关——每升高10℃，寿命减少一半-21。优化设备散热可显著延长电容寿命

• 储存注意事项：高压大电容在储存时需将端子短路，确保储存电荷均已放电-

采购与选型建议：

• 裕量设计：额定电压裕量应≥实际工作电压的1.25倍，防止过压击穿-21

• 高温选型：工业高温环境优先选用105℃~125℃等级的耐高温型号-21

• 可靠性认证：关键电源系统建议使用AEC-Q200认证产品，确保供货渠道正规-21

• 品牌与批次管控：对供应商批次建立入库检测机制，增加动态参数测试项目-47
