上海羊羽卓进出口贸易有限公司二极管是电子电路中最基础却不可或缺的半导体器件，广泛应用于消费电子设备的电源整流、信号处理、电路保护等关键环节。从手机充电器的整流桥到LED灯带的限流保护，从开关电源的续流二极管到电路板上的稳压管，二极管的性能直接决定了整台设备的稳定性和使用寿命。据统计，消费电子设备中约30%的电源类故障与二极管击穿、开路或性能劣化直接相关。掌握二极管检测方法——尤其是先学会二极管如何分正负，再熟练运用万用表判断好坏——已成为电子维修人员、工厂质检从业者和电子爱好者的核心技能门槛。本文将基于消费电子维修场景，从最基础的极性识别讲起，分层次详解从视觉判断到万用表测量、从通用检测到专业仪器的全流程实操方法，帮助不同基础的读者快速掌握二极管好坏判断技巧，独立完成故障排查。
一、消费电子二极管检测前置准备（工具+安全+基础认知）
1. 消费电子二极管检测核心工具介绍
数字万用表（推荐带二极管档） ：这是消费电子检测中最核心的仪器。选择时建议具备二极管档（表盘上标有二极管符号“→+”）和电阻档（R×1k、R×100Ω档）。市面价格在50-200元的基础款数字万用表即可满足绝大多数家庭电子维修需求。
镊子：用于夹取贴片二极管，避免手指直接接触造成短路或静电损伤。
放大镜或手机微距镜头：用于观察贴片二极管本体上的极性标识（色环、横线等），尤其适用于0402、0603等小型封装器件。
防静电手环（选配） ：检测敏感型肖特基二极管或高速开关管时的防护措施。
专业工具（适配工厂质检/批量检测场景）：
晶体管特性图示仪：可完整呈现二极管的伏安特性曲线，适用于专业质检和故障分析。
可调直流电源（0-30V） ：用于稳压二极管的稳压值精确测量和反向耐压测试。
LCR电桥：可测量二极管结电容等高频参数，适用于高频电路中的二极管检测。
示波器+电流探头：用于在线动态检测，观察二极管在开关状态下的工作波形。
2. 消费电子二极管检测安全注意事项
重中之重：
① 断电检测优先：检测前必须断开设备电源并拔掉插头，同时将电路中大容量电容（如开关电源中的400V主滤波电容）放电完毕后再操作。带电检测不仅会损坏万用表，更可能导致短路火花损坏器件甚至伤人。
② 防静电操作规范：消费电子中的肖特基二极管、高频开关二极管对静电敏感。操作前可触摸接地金属物体释放静电，有条件的佩戴防静电手环。
③ 拆焊后降温再测：从电路板上拆下二极管后，务必等待其冷却至室温再进行测量，高温会影响正向压降读数，导致误判。
④ 元器件清理要求：检测前用无水酒精或精密电子清洁剂清理二极管引脚及焊盘上的氧化层、焊锡残渣，确保表笔接触良好，避免因接触不良导致的测量误差。
3. 二极管基础认知（适配消费电子精准检测）
二极管由P型半导体和N型半导体结合而成，核心特性是单向导电性——电流只能从正极（阳极，Anode）流向负极（阴极，Cathode），反向时基本截止-39。在消费电子领域，常见的二极管类型包括：
整流二极管（如1N4007）：正向压降约0.7V，用于电源整流电路。
肖特基二极管（如SS14、SS110）：正向压降约0.2-0.4V，开关速度快，用于开关电源输出整流-1。
开关二极管（如1N4148）：正向压降约0.65V，用于高频开关电路。
稳压二极管（如5.1V稳压管）：工作在反向击穿区，用于电压基准和过压保护。
发光二极管（LED） ：正向压降1.8-3.3V（不同颜色差异较大），用于指示灯和照明。
理解这些类型差异是准确检测的前提——二极管如何分正负因封装类型不同而略有差异，但基本逻辑一致。
二、二极管分正负的快速识别方法（实操核心）
在开始任何检测之前，必须先确认二极管的正负极。以下是消费电子场景中最实用的四种极性判断方法：
方法一：外观标识法（最快，适合肉眼判断）
绝大多数二极管在生产时都会在本体上标注阴极（负极）标识-21：
插件二极管：圆柱形本体上有一圈色环（黑色、白色或银色），有色环的一端即为负极。较长的引脚为正极，较短的引脚为负极--2。
贴片二极管（SMD） ：本体一端有一条横线、色带或凹槽，有标记的一端为负极-。部分贴片发光二极管还会有小凸点区分极性。
玻璃封装二极管：通常用黑色或红色色环标记负极。
口诀记忆：“有环、有杠、有短线，那一端就是负极面。”
方法二：万用表二极管档测量法（最准确，适合标识磨损时）
当二极管外观标识因磨损、氧化而无法辨认时，用万用表的二极管档进行测量是首选方法：
将数字万用表拨至二极管档（表盘上二极管符号处）。
用红、黑表笔分别接触二极管的两个引脚。
观察读数：如果屏幕显示一个0.2V-0.8V之间的电压值（硅管约0.6-0.7V，锗管约0.2-0.3V，肖特基管约0.2-0.4V），说明此时红表笔接的是正极（阳极），黑表笔接的是负极（阴极）-39。
若显示“OL”或“1”（无穷大），则调换表笔位置重新测量。正向导通有压降的那一次，红表笔所接端即为正极，黑表笔所接端为负极-。
重要提醒：数字万用表的红表笔输出正电压，黑表笔输出负电压。这与老式指针式万用表恰好相反（指针表红表笔接的是电池负极）。在使用指针万用表时，正向导通时黑表笔所接的才是正极-43-21。
方法三：电阻档辅助法（无二极管档时的备用方案）
如果万用表没有二极管档，可用电阻档替代：
将万用表拨至R×1k或R×100Ω档-43。
两表笔分别接触二极管两端，记录读数。
调换表笔再测一次。
两次测量中，阻值较小的一次（正向导通），黑表笔所接端为正极（使用指针万用表时），红表笔所接端为负极-47。
方法四：电路板参考法（在线检测场景）
如果二极管仍在电路板上，可观察PCB板上的丝印符号：电路板上通常会用二极管符号标注方向，三角形箭头指向即为电流方向（从正极到负极） ，与符号对齐即可判断极性-。
三、二极管好坏判断的三种核心检测方法
确认了二极管的正负极性之后，接下来就可以正式判断二极管好坏。本文按操作难度从低到高，提供三种层次分明的检测方法。
1. 二极管视觉初筛法（消费电子新手快速判断）
无需任何仪器，肉眼观察是最快速的初筛方法：
第一步：检查封装完整性。 观察二极管本体有无裂纹、鼓包、烧焦痕迹。贴片二极管常见故障是本体炸裂或表面出现明显变色。
第二步：检查引脚状态。 观察引脚有无氧化发黑、断裂、虚焊。长期工作在高温环境下的二极管（如开关电源中的肖特基管），引脚氧化是常见现象。
第三步：观察PCB板异常。 如果二极管仍在电路板上，留意其周边PCB是否有烧焦发黑的痕迹。严重的二极管击穿往往伴随PCB板面碳化。
判断标准： 外观明显损坏（裂纹、烧焦、引脚断裂）可直接判定为失效，无需进一步测量。
2. 万用表二极管档检测法（新手重点掌握）
这是消费电子维修中最常用、最可靠的检测方法。先正确区分正负极，再判断好坏，步骤如下：
第一步：万用表设置与表笔连接。 将数字万用表旋转至二极管档（二极管符号处）。红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。
第二步：正向测量（判断正向导通特性）。 红表笔接二极管正极（阳极），黑表笔接二极管负极（阴极）。此时万用表显示二极管的正向导通压降值-21。
第三步：反向测量（判断反向截止特性）。 调换表笔，红表笔接负极，黑表笔接正极。此时万用表应显示“OL”或“1”（表示无穷大，即反向不导通）-21。
第四步：综合判断好坏。 根据两次测量结果对照下表：
| 测量情况 | 正向压降 | 反向读数 | 判断结论 | 说明 |
|---|---|---|---|---|
| 正常 | 300-800mV（硅管） | OL/无穷大 | 正常 | 硅管0.6-0.7V，肖特基0.2-0.4V |
| 击穿短路 | 0或极小 | 0或极小 | 已损坏 | 正反向均导通，两端读数接近0 |
| 开路损坏 | OL/无穷大 | OL/无穷大 | 已损坏 | 正反向均不导通 |
| 正向压降异常 | >1V或<0.1V | OL/无穷大 | 性能劣化 | 可能内部接触不良或材料老化 |
实测案例：测量一颗1N4148开关二极管，正向读数0.65V，反向OL→正常-26；测量SS14肖特基二极管，正向读数0.22V，反向OL→正常-26。如果正向读数0V且反向也为0V，说明已击穿短路，需要更换。
3. 可调电源+电阻法（进阶精准检测）
对于需要精确测量反向击穿电压（稳压二极管）或大电流正向压降的场景，可用可调直流电源搭建测试电路：
第一步：搭建测试电路。 将可调直流电源正极串联一个限流电阻（稳压管测试时用1.5kΩ，普通二极管检测时用100Ω-1kΩ），再接二极管正极，二极管负极接电源负极-43。
第二步：测量稳压二极管稳压值。 以5.1V稳压管为例：将电源电压调至15V左右，用万用表测量二极管两端的电压，读数稳定在5.1V附近即为正常。若读数明显偏离（如只有2V或接近电源电压），说明稳压管已损坏。
第三步：测量反向耐压值。 针对普通整流二极管，反向施加电压（串联限流电阻保护），用万用表监测二极管两端电压，记录击穿瞬间的电压值，与器件规格书对比判断是否达标。
四、消费电子不同场景二极管检测要点与常见误区
1. 不同类型二极管的检测重点
整流二极管（如1N4007，用于电源适配器、充电器） ：重点检测正向压降（正常0.7V左右）和反向耐压值（1N4007耐压1000V）。电源适配器不工作或保险管烧断时，优先排查整流桥中的整流二极管是否击穿短路-。
肖特基二极管（如SS14、SS110，用于开关电源输出整流） ：正向压降较低（0.2-0.4V），测量时易被新手误判为短路，需了解其低压特性-26。同时关注其反向漏电流，漏电过大会导致开关电源发热甚至烧毁。
开关二极管（如1N4148，用于高频信号电路） ：正向压降约0.65V，重点检测开关速度相关参数，用示波器观察开关波形最为准确。
稳压二极管（用于电压基准和过压保护） ：不能仅用二极管档判断，必须用可调电源+限流电阻测量稳压值-43。同时注意正负极接法——稳压管正常工作时为反向偏置。
发光二极管（LED） ：正向压降1.8-3.3V，部分万用表二极管档输出电压不足以点亮LED，需用更高电压档位或外加电源测试。检测时务必串联限流电阻，否则会烧毁LED-21。
2. 消费电子二极管检测常见误区（避坑指南）
| 误区 | 正确理解 |
|---|---|
| 数字万用表和指针万用表的红黑表笔接法相同 | 错误！ 数字表红笔输出正电压，指针表红笔输出负电压。正向导通时，数字表红笔接正极，指针表黑笔接正极-21 |
| 正反向都有读数就是好二极管 | 错误！ 正反向都有读数（且读数相近）说明二极管已击穿短路-26 |
| 所有二极管正向压降都在0.7V左右 | 错误！ 肖特基管0.2-0.4V，锗管0.2-0.3V，硅管0.6-0.7V，LED高达1.8-3.3V-39 |
| 可以带电检测二极管 | 错误！ 电路中其他元件会干扰测量结果，且带电操作有安全风险，必须断电拆测-26 |
| 稳压管用二极管档测出压降就是好的 | 错误！ 稳压管的正常工作是反向击穿，二极管档正向测量无法判断稳压值是否准确，必须用可调电源加压测试 |
| 万用表显示“1”就是二极管坏了 | 不一定！ “1”表示超出量程，如果是在反向测量时出现，恰恰说明反向截止特性良好 |
3. 消费电子二极管失效典型案例
案例一：手机充电器无输出——整流二极管击穿短路
故障现象：一款5V/2A手机充电器插入电源后无输出，外壳有轻微焦味。

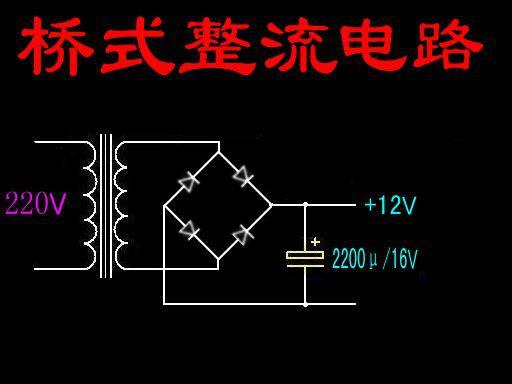

检测过程：断电拆开外壳，首先目测发现输入端的整流桥附近PCB有轻微变色。用万用表二极管档测量整流桥的四个二极管，发现其中一颗正向读数0V、反向读数也接近0V，确定为击穿短路。
解决方法：更换同规格整流二极管（1N4007）后，充电器恢复正常输出。经验：充电器保险管烧断或电源无输出时，整流桥中的二极管是首排查对象-。
案例二：开关电源输出电压偏低——肖特基二极管性能劣化
故障现象：一台12V/5A开关电源输出只有8V左右，且带载能力明显下降。
检测过程：用万用表二极管档测量输出整流肖特基二极管（型号SS34），正向压降为0.58V，明显高于正常值0.2-0.4V，反向测量虽为OL，但器件已性能劣化（正向压降变大导致导通损耗增加，输出电压下降）。
解决方法：更换同规格肖特基二极管SS34后，输出电压恢复12V正常值。经验：肖特基二极管的正向导通压降是判断其性能的关键指标，显著偏离正常范围即需更换。
五、二极管检测核心与价值延伸
1. 二极管检测核心（消费电子高效排查策略）
在消费电子维修场景中，建议采用分层递进式检测策略：
第一层——快速初筛：目视检查二极管本体有无裂纹、烧焦等明显损坏痕迹。
第二层——万用表二极管档基础检测：先正确区分正负极，再按“正向测压降→反向测截止”两步法判断好坏，这是最常用、最实用的检测方式。
第三层——进阶精准检测：对于稳压管等特殊器件，用可调直流电源+限流电阻精确测量稳压值；对于高频电路中的开关管，用示波器观察动态波形。
核心口诀：“先看标识分正负，再拿万用表来测；正向压降0.7V（硅管），反向截止OL；正反都通已击穿，正反不通是开路。”
2. 二极管检测价值延伸（日常维护与采购建议）
日常维护建议：在开关电源、电源适配器等发热严重的设备中，二极管长期工作在高热环境下，建议每1-2年进行一次性能抽检，重点测量正向压降是否在正常范围内。设备出现间歇性故障时，优先怀疑输出端的肖特基整流管性能劣化。
采购与校准建议：维修更换二极管时，务必选用与原件规格一致的型号（包括耐压值、电流值、封装类型）。建议从正规渠道采购，避免使用来源不明或拆机翻新的二极管。工厂质检场景中，建议定期校准万用表的二极管档位，确保测量数据准确可靠。
